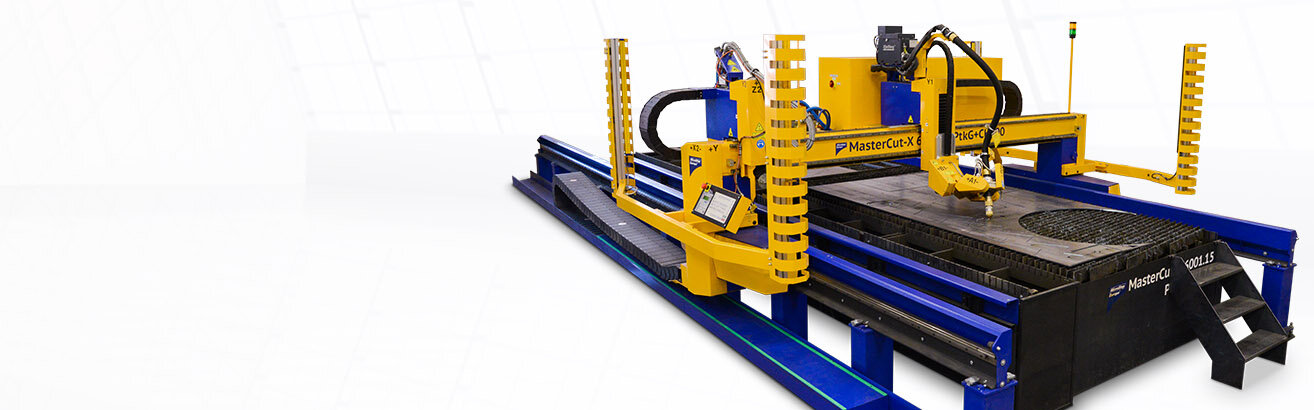

Die neue MasterCut Baureihe | Präzise & flexibel

Die MasterCut ist ein äußerst flexibles und robustes Schneidsystem für eine Vielzahl an Schneidaufgaben. Sowohl in kleinen Werkstätten als auch in großen Industriehallen kommt sie zum Einsatz. Die CNC-Maschine bietet hochwertige 2D-Zuschnitte mit Plasma und Autogen, dank des Plasmarotators „MasterCut" können auch exakte Fasenschnitte für eine effiziente Schweißnahtvorbereitung an das Flachmaterial angebracht werden. Zudem kann eine Technologie zur präzisen Bearbeitung von Rohren und Profilen in die flexible Schneidanlage integriert werden.



Die neue MasterCut von MicroStep wartet nun mit einigen Verbesserungen auf, die die Produktionsqualität auf eine noch höhere Ebene heben. Für die aktuelle Version der flexiblen Plasmaschneidanlage hat MicroStep Portalbrücke und Führungen verbessert. Das Gewicht der Portalbrücke wurde um 30 Prozent erhöht, das Gewicht der Führungen sogar um 60 Prozent. Zudem investierte MicroStep in noch leistungsstärkere Servomotoren. Das Ergebnis: Mehr Robustheit, mehr Laufruhe, präzisere Schnitte.

BlechbearbeitungRohr- & Profilbearbeitung2D-Schneiden3D-SchneidenMarkieren, BeschriftenScannen, LesenAutomatisierung

Diese Kunden vertrauen auf MicroStep und profitieren von der MasterCut


Features

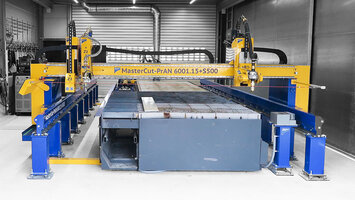

Flexibles und robustes 3D-Schneidsystem für nahezu jede Schneidaufgabe

Flexibles und robustes 3D-Schneidsystem für nahezu jede Schneidaufgabe

Die Baureihe ermöglicht technologieübergreifende Arbeitsprozesse: 2D- und 3D-Schneiden, Autogenschneiden, Markieren und Körnen....

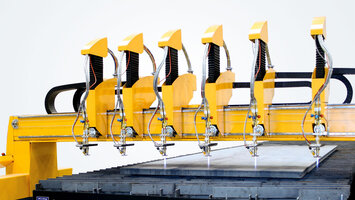

Mehrbrenner-Betrieb mit parallel bis zu 6 Werkzeugen auf einem Portal

Mehrbrenner-Betrieb mit parallel bis zu 6 Werkzeugen auf einem Portal

Steigerung der Produktivität im ParallelschneidbetriebAutomatischer Abstandshalter für mitfahrende Werkzeugstation (optional...

Präzise Rohr- & Profilbearbeitung bis 1.000 mm Durchmesser

Präzise Rohr- & Profilbearbeitung bis 1.000 mm Durchmesser

Mit einem Rohrschacht und einer Rohrschneidvorrichtung können Sie Ihren Schneidtisch neben der Bearbeitung von Blechen um die...

Fasen bis 47° mit dem Plasmarotator “MasterCut”

Fasen bis 47° mit dem Plasmarotator “MasterCut”

V- und X-Nähte sowie auch komplexe Y- oder K-NähtePlasmarotator “MasterCut” ermöglicht Fasenschnitte bis 47°...

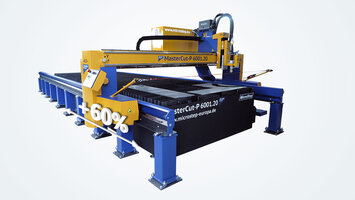

Noch höhere Laufruhe und Präzision

Noch höhere Laufruhe und Präzision

Da eine robuste Maschinenkonstruktion ein wichtiges Kriterium für hervorragende Schneidergebnisse ist, wurden die...

Wirtschaftlich und präzise: Schnitte mit Plasma bis 440 A und Autogen bis 200 mm

Wirtschaftlich und präzise: Schnitte mit Plasma bis 440 A und Autogen bis 200 mm

Je nach Anforderung kann die Plasmatechnologie um Autogentechnologie ergänzt werden. Optional bieten wir eine Kombination...

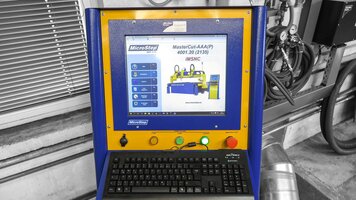

Ergonomisch und unkompliziert: Die iMSNC® Steuerung

Ergonomisch und unkompliziert: Die iMSNC® Steuerung

Neben der extern positionierten Steuerungskonsole mit ergonomischem 24” Touchscreen Display, verfügt die Anlage über...

Innovative Softwarelösungen: intuitiv und einfach zu bedienen

Innovative Softwarelösungen: intuitiv und einfach zu bedienen

Damit Sie sich voll auf Ihre Produkte konzentrieren können, unterstützen Sie unsere innovativen Softwarelösungen dabei...

Remote Diagnostics

Remote Diagnostics

MicroStep bietet mit der iMSNC® Steuerung und den umfangreichen Fernwartungsmodulen die beste Basis für schnelle und...

Training & Expertensupport: Garanten für hohe Maschinenverfügbarkeiten

Training & Expertensupport: Garanten für hohe Maschinenverfügbarkeiten

Um das Maximum an Effizienz aus Ihrer Schneidanlage herauszuholen, ist perfekt geschultes Bedienpersonal unabdingbar. Dieses...

Optionen

Rohr- & Profilbearbeitung2D-Schneiden3D-Schneiden (Schweißnahtvorbereitung)Markieren, BeschriftenScannen, LesenSicherheitSonderausstattungAutomatisierung

Rohr- & Profilbearbeitung (4 Optionen)

Rohrschneidvorrichtung RSV 30-300 (bis 300 mm Ø)

Rohrschneidvorrichtung RSV 30-300 (bis 300 mm Ø)

Die MicroStep-Rohrschneidvorrichtung RSV 30-300 ist die optimale Lösung für die effiziente und saubere Bearbeitung von Rohren u...

Rohrschneidvorrichtung RSV 30-500 (bis 500 mm Ø)

Rohrschneidvorrichtung RSV 30-500 (bis 500 mm Ø)

Die MicroStep-Rohrschneidvorrichtung RSV 30-500 ist die optimale Lösung für die effiziente und saubere Bearbeitung von Rohren u...

Rohrschneidvorrichtung RSV 30-700 (bis 700 mm Ø)

Rohrschneidvorrichtung RSV 30-700 (bis 700 mm Ø)

Die MicroStep-Rohrschneidvorrichtung RSV 30-700 ist die optimale Lösung für die effiziente und saubere Bearbeitung von Rohren u...

Rohrschneidvorrichtung RSV 50-1000 (bis 1.000 mm Ø)

Rohrschneidvorrichtung RSV 50-1000 (bis 1.000 mm Ø)

Die MicroStep-Rohrschneidvorrichtung RSV 50-1000 ist die optimale Lösung für die effiziente und saubere Bearbeitung von Rohren ...

Technische Daten



Maße

Effektive Länge des Arbeitsbereichs* 1.500 bis 30.000 mm
Effektive Breite des Arbeitsbereichs* 1.500 bis 4.000 mm
* Abweichende Konfigurationen auf Anfrage. Der Netto-Arbeitsbereich kann jeweils mit allen verfügbaren Werkzeugen bearbeitet werden.

Werkzeuge


Mögl. Anzahl der Werkzeuge 4 (bzw. 6 Autogen)
Mögl. Schneidprozesse Plasma, Autogen
Max. Materialstärke Plasma je nach Stromquelle
Max. Materialstärke Autogen 200 mm

Präzision

Positioniergeschwindigkeit bis zu 40.000 mm/min.
Positioniergenauigkeit nach DIN 28206 / ≤ 0,15 mm/m
X-, Y-Achse Linearführungen, beidseitig angetrieben und schrägverzahnte Zahnstangen
Z-Achse Kugelumlaufspindel
Portalausführung massives Stahlportal

Steuerung & Software

Steuerung iMSNC®
Hauptsteuerpanel ergonomisches 17" Touchscreen Bedienpult
Betriebssystem Windows 11 Pro (64-bit)
Zusätzliche Bedieneinheiten Bedieneinheit rechts oder links am Portal

  Alle Angaben ohne Gewähr



Software

Software aus dem Hause MicroStep® - speziell für den Zuschnitt entwickelt

Damit Sie sich voll auf Ihre Produktion konzentrieren können, helfen Ihnen unsere MicroStep® Softwarelösungen, Zeichnungen und Schneidpläne intuitiv in fertige Bauteile umzusetzen. Ein Teil des Produktspektrums beinhaltet auch Automatisierungs-Lösungen für die Organisation Ihres gesamten Zuschnitts.

Asper Basic

Asper Basic

Asper Basic ist das ideale Werkzeug für eine leichte und schnelle Erstellung von NC-Programmen für verschiedene Schneidtechnologien (Plasma, Autogen, Laser oder Wasserstrahl).

Asper Nesting

Asper Nesting

Verschachteln Sie mit Asper Nesting unkompliziert und intuitiv Bauteilzeichnungen zu effizienten Schneidplänen.

MicroStep mCAM

MicroStep mCAM

mCAM ist ein effizientes Werkzeug für die automatisierte 3D-Fertigung auf Rohren, Profilen, Behälterböden, IPE Trägern aber auch Flachblechen mit Schneidanlagen verschiedener Technologien.

MPM Produktionsmanagement

MPM Produktionsmanagement

MPM bildet die Grundlage für einen automatisierten Zuschnitt. Es verschachtelt komplexe Schneidaufträge und Projekte automatisch auf dem richtigen Material und verteilt die Schneidpläne an Schneidanlagen zur Bearbeitung.

Steuerung

Bewältigt selbst die komplexesten Schneidaufgaben - die iMSNC® Maschinensteuerung

Die iMSNC Steuerung von MicroStep ist eines der fortschrittlichsten Steuerungssysteme für CNC-gesteuerte Schneidanlagen. Sie wurde entwickelt um mit Hilfe einer modernen Benutzeroberfläche einfach, zuverlässig und effektiv Schneidpläne in fertige Bauteile umzusetzen.

MicroStep iMSNC® Maschinensteuerung

Die intelligente Lösung für technologieübergreifendes Arbeiten

Das System besteht aus einer alleinstehenden Steuerkonsole mit einem TFT Touchscreen Monitor und einem Bedienpult mit LCD Display an der Portalbrücke. Um maximale Ausnutzung und Flexibilität unserer Maschinen erreichen zu können, bietet Ihnen die ergonomische Steuerkonsole die Möglichkeit – parallel zu laufenden Schneidprozessen – neue Schneidprogramme zu verschachteln und weitere NC-Codes zu generieren. Da das iMSNC Steuerungssystem und alle CAM-Software-Lösungen aus unserem Hause kommen, kann die Software mit ihren vielseitigen Modulen individuell an ihre Fertigung angepasst werden. Die jeweils auf die Technologie abgestimmte Parameterdatenbank ermöglicht auch bei unterschiedlichen Bedingungen eine gleichbleibend hohe Schnittqualität. Die iMSNC Steuerung bietet serienmäßig eine Vielzahl an effizienten Auswertungstools zur Optimierung des Produktionsprozesses. So behalten Sie auch im täglichen Geschäft den nötigen Überblick über aktuelle Schneidaufträge, Schneidzeiten, Kostenkalkulationen oder auch Maschinenauslastung.





Wichtige Leistungsdaten im Überblick:

  • 24" Touch-Bildschirm
  • Effizientes Management der Werkzeugdaten
  • Sehr kurze Programmierzeiten
  • Schnelle Datenübertragung
  • Flexibel und Schnell
  • Vereinfachte Darstellung
  • Erweiterte Schneid-Simulation für mehr Prozesssicherheit
  • Intuitive Eingabehilfe durch animierte Elemente



Media

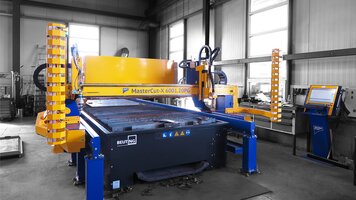

 Schneidanlage

Schneidanlage

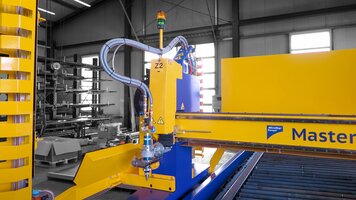

 2D-Schneiden

2D-Schneiden

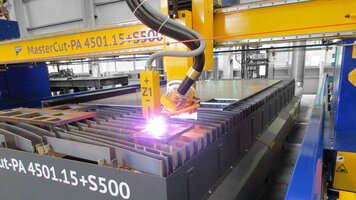

 3D-Schneiden

3D-Schneiden

 Steuerung

Steuerung

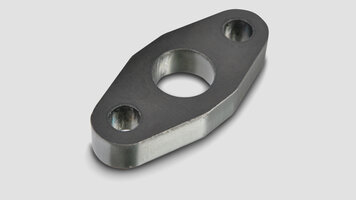

 Schnittmuster
