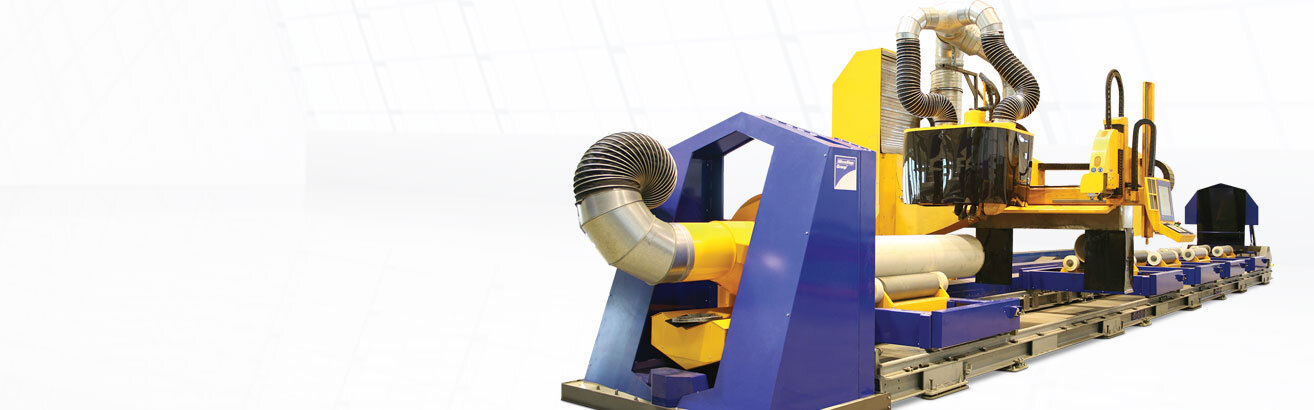

Die CPCut & PipeCut Baureihe | Rohr- und Profilspezialist

Die CPCut & PipeCut Baureihe umfasst CNC-Rohr- und Profilschneidanlagen, die für die Bearbeitung von Rohren mit verschiedenen Durchmessern und Längen entwickelt wurden.



Die Maschinen sind modular aufgebaut und dadurch auch in unterschiedlichen Größen ausführbar.

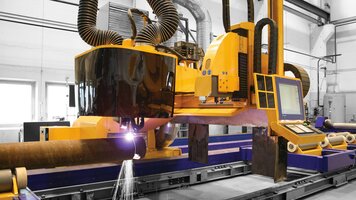

Die spezielle Ausführung der Anlagen ermöglicht eine große Auswahl an Anwendungen wie Trennschnitte mit oder ohne Fase, Ausschnitte verschiedenster Formen für z.B. Rohrverbindungen und Stecksysteme, verschiedene Schweißnahtvorbereitungen und natürlich auch Markierungen auf den Rohren.



Optional ist die PipeCut Baureihe mit automatischen Be- und Entladevorrichtungen ausrüstbar – CPCut & PipeCut können zudem um einen Schneidbereich für kleinere Behälterböden erweitert werden.

Rohr- & ProfilbearbeitungBehälterbodenbearbeitung2D-Schneiden3D-SchneidenMarkieren, BeschriftenScannen, LesenMaterialhandlingAutomatisierung

Diese Kunden vertrauen auf MicroStep und profitieren von der CPCut & PipeCut

Features

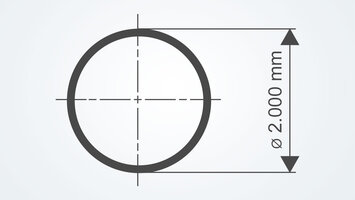

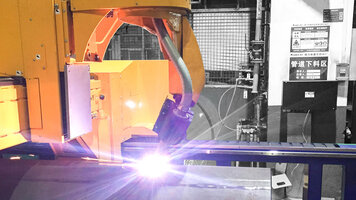

3D Rohr- & Profilbearbeitung dank Ausleger-Bauweise bis 2.000 mm Ø

3D Rohr- & Profilbearbeitung dank Ausleger-Bauweise bis 2.000 mm Ø

Durch die Ausleger-Bauweise der Rohrschneidmaschinen können Rohre und Profile bis zu einem Durchmesser von 2.000 mm bearbeitet...

Nahezu jedes Rohr- und Profilformat mit Stückgewichten bis 12t

Nahezu jedes Rohr- und Profilformat mit Stückgewichten bis 12t

Die PipeCut & CPCut Baureihe ermöglicht je nach Auslegung der Rohraufnahme und der Rohrauflageträger die Bearbeitung von...

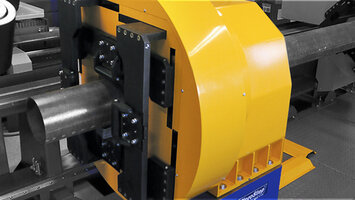

Einfaches Be- und Entladen durch intelligente Rohraufnahme

Einfaches Be- und Entladen durch intelligente Rohraufnahme

Besonders bei großen und schweren Profilen kann der Schneidausleger in den Parkbereich gefahren werden und sorgt so für einen...

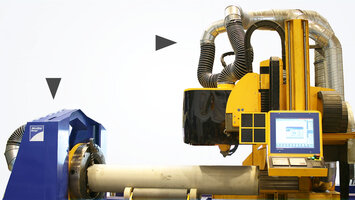

Leistungsstarke Absaugung an der Rohraufnahme und am Schneidkopf

Leistungsstarke Absaugung an der Rohraufnahme und am Schneidkopf

Für restlose Absaugung auch bei großen Profilen sorgt das bewährte MicroStep® Absaugkonzept über das Backenfutter und eine...

Rohrbearbeitung unter Wasser löst Schlackeproblem

Rohrbearbeitung unter Wasser löst Schlackeproblem

Schluss mit Schlacke-Anhaftung beim Rohrschneiden: Mit einer äußerst effektiven und auch kosteneffizienten Lösung von MicroStep...

Vollständig automatisierbare Be- und Entladung der Schneidanlage

Vollständig automatisierbare Be- und Entladung der Schneidanlage

Die automatisierte Be- und Entladung der PipeCut Baureihe inkludiert die automatische Entnahme des richtigen Profils aus...

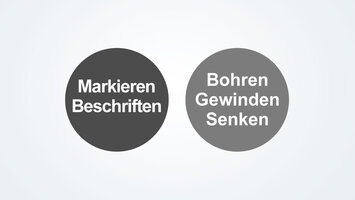

Integration weiterer Technologien

Integration weiterer Technologien

Die ProfileCut Baureihe lässt sich flexibel an Ihre Produktionsanforderungen anpassen. So kann die Anlage beispielsweise um...

Optionen

2D-Schneiden3D-Schneiden (Schweißnahtvorbereitung)Scannen, LesenSicherheitSonderausstattungAutomatisierung

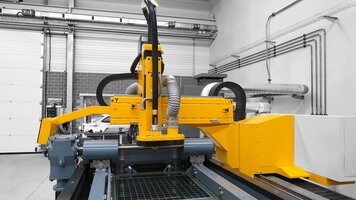

2D-Schneiden (2 Optionen)

2D-Plasmabrenner

2D-Plasmabrenner

Ein Plasmabrenner zum Schneiden von elektrisch leitfähigen Werkstoffen.

2D-Autogenbrenner

2D-Autogenbrenner

Ein Autogenbrenner zum Schneiden von kohlenstoffhaltigen Werkstoffen (Baustahl).

Technische Daten



Maße

Effektive Länge des Arbeitsbereichs* bis 18.000 m
Effektiver Rohrdurchmesser* 30 bis 1.500 mm
* Abweichende Konfigurationen auf Anfrage. Der Netto-Arbeitsbereich kann jeweils mit allen verfügbaren Werkzeugen bearbeitet werden.

Werkzeuge

Mögl. Anzahl der Werkzeuge 2
Mögl. Schneidprozesse Plasma, Autogen
Mögl. Anzahl an Fasenschneidköpfen 1
Max. Wandstärke Plasma je nach Stromquelle
Max. Wandstärke Autogen 60 mm

Präzision

Positioniergeschwindigkeit bis zu 35.000 mm/min.
Positioniergenauigkeit nach DIN 28206 / ≤ 0,10 mm/m
X-, Y-Achse Linearführungen, beidseitig angetrieben und schrägverzahnte Zahnstangen
Z-Achse Kugelumlaufspindel
Portalausführung massives Stahlportal oder Auslege

Steuerung & Software

Steuerung iMSNC®
Hauptsteuerpanel ergonomisches 17" Touchscreen Bedienpult
Betriebssystem Windows 11 Pro (64-bit)
Zusätzliche Bedieneinheiten Bedieneinheit am Portal oder am Ausleger

  Alle Angaben ohne Gewähr



Software

Software aus dem Hause MicroStep® - speziell für den Zuschnitt entwickelt

Damit Sie sich voll auf Ihre Produktion konzentrieren können, helfen Ihnen unsere MicroStep® Softwarelösungen, Zeichnungen und Schneidpläne intuitiv in fertige Bauteile umzusetzen. Ein Teil des Produktspektrums beinhaltet auch Automatisierungs-Lösungen für die Organisation Ihres gesamten Zuschnitts.

Asper Basic

Asper Basic

Asper Basic ist das ideale Werkzeug für eine leichte und schnelle Erstellung von NC-Programmen für verschiedene Schneidtechnologien (Plasma, Autogen, Laser oder Wasserstrahl).

Asper Nesting

Asper Nesting

Verschachteln Sie mit Asper Nesting unkompliziert und intuitiv Bauteilzeichnungen zu effizienten Schneidplänen.

MicroStep mCAM

MicroStep mCAM

mCAM ist ein effizientes Werkzeug für die automatisierte 3D-Fertigung auf Rohren, Profilen, Behälterböden, IPE Trägern aber auch Flachblechen mit Schneidanlagen verschiedener Technologien.

MPM Produktionsmanagement

MPM Produktionsmanagement

MPM bildet die Grundlage für einen automatisierten Zuschnitt. Es verschachtelt komplexe Schneidaufträge und Projekte automatisch auf dem richtigen Material und verteilt die Schneidpläne an Schneidanlagen zur Bearbeitung.

Steuerung

Bewältigt selbst die komplexesten Schneidaufgaben - die iMSNC® Maschinensteuerung

Die iMSNC Steuerung von MicroStep ist eines der fortschrittlichsten Steuerungssysteme für CNC-gesteuerte Schneidanlagen. Sie wurde entwickelt um mit Hilfe einer modernen Benutzeroberfläche einfach, zuverlässig und effektiv Schneidpläne in fertige Bauteile umzusetzen.

MicroStep iMSNC® Maschinensteuerung

Die intelligente Lösung für technologieübergreifendes Arbeiten

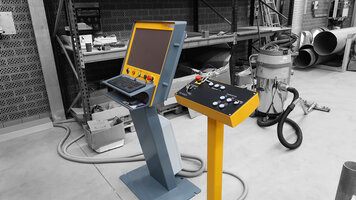

Das System besteht aus einer alleinstehenden Steuerkonsole mit einem TFT Touchscreen Monitor und einem Bedienpult mit LCD Display an der Portalbrücke. Um maximale Ausnutzung und Flexibilität unserer Maschinen erreichen zu können, bietet Ihnen die ergonomische Steuerkonsole die Möglichkeit – parallel zu laufenden Schneidprozessen – neue Schneidprogramme zu verschachteln und weitere NC-Codes zu generieren. Da das iMSNC Steuerungssystem und alle CAM-Software-Lösungen aus unserem Hause kommen, kann die Software mit ihren vielseitigen Modulen individuell an ihre Fertigung angepasst werden. Die jeweils auf die Technologie abgestimmte Parameterdatenbank ermöglicht auch bei unterschiedlichen Bedingungen eine gleichbleibend hohe Schnittqualität. Die iMSNC Steuerung bietet serienmäßig eine Vielzahl an effizienten Auswertungstools zur Optimierung des Produktionsprozesses. So behalten Sie auch im täglichen Geschäft den nötigen Überblick über aktuelle Schneidaufträge, Schneidzeiten, Kostenkalkulationen oder auch Maschinenauslastung.





Wichtige Leistungsdaten im Überblick:

  • 24" Touch-Bildschirm
  • Effizientes Management der Werkzeugdaten
  • Sehr kurze Programmierzeiten
  • Schnelle Datenübertragung
  • Flexibel und Schnell
  • Vereinfachte Darstellung
  • Erweiterte Schneid-Simulation für mehr Prozesssicherheit
  • Intuitive Eingabehilfe durch animierte Elemente



Media

 Schneidanlage

Schneidanlage

 2D-Schneiden

2D-Schneiden

 3D-Schneiden

3D-Schneiden

 Rohr- und Profilbearbeitung

Rohr- und Profilbearbeitung

 Steuerung

Steuerung

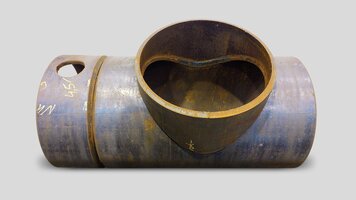

 Schnittmuster

Schnittmuster

Productcatalog
