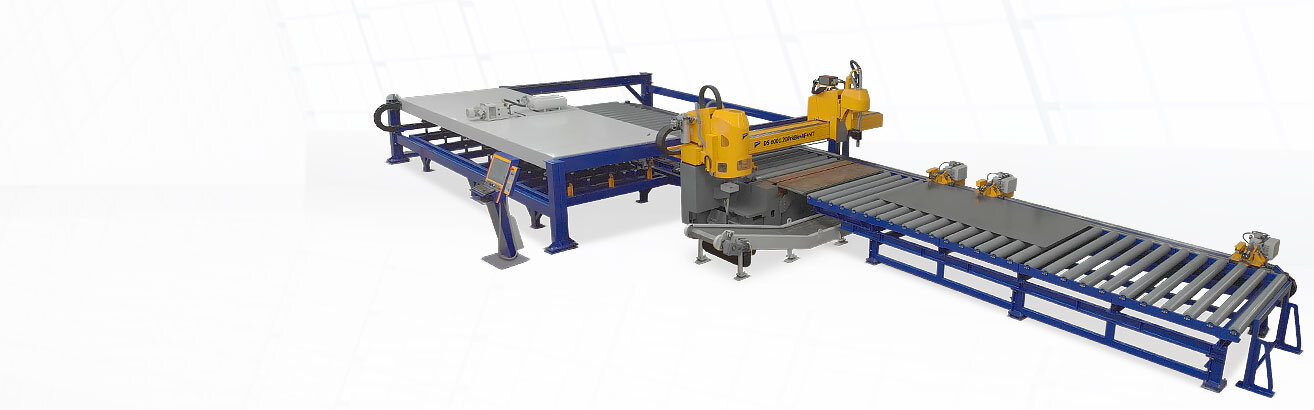

Baureihe DS | Die automatische Prozessstraße

Die DS Baureihe wurde als automatisierte Prozessstraße konzipiert, welche den Fokus auf Zeit- und Kosteneffizienz bei der 3D-Bearbeitung von Blechen legt. Mit der DS-Schneidanlage ist es möglich, Flachmaterial sowohl mittels Plasma und Autogentechnologie zu bearbeiten als auch Bohrungen und Gewinde anzubringen. Ausgelegt für den dauerhaften, täglichen Einsatz unterstützt sie einen effektiven Schneidbetrieb mittels hohem Automatisierungsgrad beispielsweise durch eine automatische Zufuhr der Materialien sowie die Sortierung der geschnittenen Werkstücke. Die CNC-Anlage bietet mit einem Standardmaß von 6.000 x 2.000 mm einen großflächigen Arbeitsbereich und dank des massiven Stahlportals gleichzeitig Stabilität, um eine hohe Schnittqualität sicherstellen zu können.



Die Sondervariante des Anlagentyps bildet die DS-B. Diese wurde insbesondere für die Bearbeitung und Zerspanung von Hohlprofilen konzipiert. Um Bohrvorgänge effizienter zu gestalten, ist es mit dieser Anlage dank eines rotierenden Bohrsupports möglich, mit zwei Revolverbohrköpfen und Nadelmarkierern zeitgleich an zwei Stellen eines Profils Bohrungen und Markierungen durchzuführen. Bearbeiten lassen sich bei dieser Sondervariante Profile mit einem Durchmesser von bis zu 300 mm sowie einer Länge von bis zu 12 m.

Blechbearbeitung2D-Schneiden3D-SchneidenBohren, Gewinden, SenkenMarkieren, BeschriftenScannen, LesenMaterialhandlingAutomatisierung

Features

Flexible 3D-Bearbeitung an Flachmaterial

Flexible 3D-Bearbeitung an Flachmaterial

Die DS Baureihe ist ein CNC-Schneidsystem, das eine Vielzahl an Bearbeitungsoptionen für Flachmaterial bietet. Mit einem...

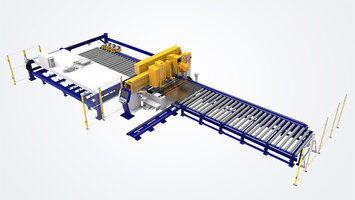

Automatisierbare Be- und Entladung

Automatisierbare Be- und Entladung

Als zeit- und kosteneffiziente Produktionslösung weist die DS Baureihe einen hohen Automatisierungsgrad auf. Die Beladung der...

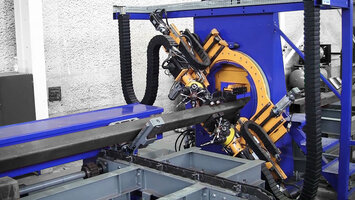

Sondervariante DS-B: Bohrlösung für Profile

Sondervariante DS-B: Bohrlösung für Profile

Zur zerspanenden Bearbeitung an Profilen  dient ein Sonderbau des Anlagentyps: die DS-B Baureihe. Diese wurde zum...

Beste Maschinenbaukomponenten namhafter Hersteller

Beste Maschinenbaukomponenten namhafter Hersteller

Überzeugende Schnittqualität kann nur durch die Verwendung von hochwertigen Komponenten erreicht werden – deswegen...

Extrem hohe Zuverlässigkeit auch in Dreischicht-Produktionen

Extrem hohe Zuverlässigkeit auch in Dreischicht-Produktionen

MicroStep Anlagen sind für ein langes Maschinenleben – teils auch unter harten Umgebungsbedingungen – konstruiert...

Ergonomisch und unkompliziert: Die iMSNC® Steuerung

Ergonomisch und unkompliziert: Die iMSNC® Steuerung

Neben der extern positionierten Steuerungskonsole mit ergonomischem 24” Touchscreen Display, verfügt die Anlage über...

Innovative Softwarelösungen: intuitiv und einfach zu bedienen

Innovative Softwarelösungen: intuitiv und einfach zu bedienen

Damit Sie sich voll auf Ihre Produkte konzentrieren können, unterstützen Sie unsere innovativen Softwarelösungen dabei...

Remote Diagnostics

Remote Diagnostics

MicroStep bietet mit der iMSNC® Steuerung und den umfangreichen Fernwartungsmodulen die beste Basis für schnelle und...

Training & Expertensupport: Garanten für hohe Maschinenverfügbarkeiten

Training & Expertensupport: Garanten für hohe Maschinenverfügbarkeiten

Um das Maximum an Effizienz aus Ihrer Schneidanlage herauszuholen, ist perfekt geschultes Bedienpersonal unabdingbar. Dieses...

Langlebige und wartungsarme Planetengetriebe für volle Dynamik

Langlebige und wartungsarme Planetengetriebe für volle Dynamik

Um die volle Dynamik und Leistung des neuen Antriebssystems mit AC-Motoren nachhaltig für die Produktion einwandfreier Bauteile...

Optionen

2D-Schneiden3D-Schneiden (Schweißnahtvorbereitung)Bohren, Gewinden, SenkenMarkieren, BeschriftenScannen, LesenSicherheitSonderausstattungAutomatisierung

2D-Schneiden (4 Optionen)

2D-Plasmabrenner

2D-Plasmabrenner

Ein Plasmabrenner zum Schneiden von elektrisch leitfähigen Werkstoffen.

2D-Autogenbrenner

2D-Autogenbrenner

Ein Autogenbrenner zum Schneiden von kohlenstoffhaltigen Werkstoffen (Baustahl).

Kapazitive Höhenregulierung für Autogenbrenner

Kapazitive Höhenregulierung für Autogenbrenner

Die kapazitive Höhenregulierung sorgt für den richtigen Abstand zwischen dem Schneidbrenner und dem Material.

Kapazitive Höhenregulierung für Autogenbrenner (einfahrbar)

Kapazitive Höhenregulierung für Autogenbrenner (einfahrbar)

Die einfahrbare kapazitive Höhenregulierung sorgt für den richtigen Abstand zwischen dem Schneidbrenner und dem Material.

Technische Daten

Maße

Effektive Länge des Arbeitsbereichs* 6.000 mm
Effektive Breite des Arbeitsbereichs* 2.000 mm
*Abweichende Konfigurationen auf Anfrage. Der Netto-Arbeitsbereich kann jeweils mit allen verfügbaren Werkzeugen bearbeitet werden.

Werkzeuge

Mögl. Anzahl der Werkzeuge 4
Mögl. Schneidprozesse Plasma, Autogen
Mögl. Anzahl an Fasenschneidköpfen 1
Max. Materialstärke Plasma je nach Stromquelle
Max. Materialstärke Autogen 100 mm

Präzision

Positioniergeschwindigkeit bis zu 26.000 mm/min
Positioniergenauigkeit nach DIN 28206 / ≤ 0,06 mm/m
Bidirektionale Wiederholgenauigkeit 0,05 mm/m
X-, Y-Achse X-Achse: Linearführungen und schrägverzahnte Zahnstangen
  Y-Achse: Linearführungen
Z-Achse Kugelumlaufspindel
Portalausführung massives Stahlportal

Steuerung & Software

Steuerung iMSNC®
Hauptsteuerpanel ergonomisches 24" Touchscreen Bedienpult
Betriebssystem Windows 11 Pro (64-bit)
Zusätzliche Bedieneinheiten 1 zusätzliche Bedieneinheit an der Portalbrücke (rechts oder links)

  Alle Angaben ohne Gewähr

Software

Software aus dem Hause MicroStep® - speziell für den Zuschnitt entwickelt

Damit Sie sich voll auf Ihre Produktion konzentrieren können, helfen Ihnen unsere MicroStep® Softwarelösungen, Zeichnungen und Schneidpläne intuitiv in fertige Bauteile umzusetzen. Ein Teil des Produktspektrums beinhaltet auch Automatisierungs-Lösungen für die Organisation Ihres gesamten Zuschnitts.

MicroStep mCAM

MicroStep mCAM

mCAM ist ein effizientes Werkzeug für die automatisierte 3D-Fertigung auf Rohren, Profilen, Behälterböden, IPE Trägern aber auch Flachblechen mit Schneidanlagen verschiedener Technologien.

MPM Produktionsmanagement

MPM Produktionsmanagement

MPM bildet die Grundlage für einen automatisierten Zuschnitt. Es verschachtelt komplexe Schneidaufträge und Projekte automatisch auf dem richtigen Material und verteilt die Schneidpläne an Schneidanlagen zur Bearbeitung.

Steuerung

Bewältigt selbst die komplexesten Schneidaufgaben - die iMSNC® Maschinensteuerung

Die iMSNC Steuerung von MicroStep ist eines der fortschrittlichsten Steuerungssysteme für CNC-gesteuerte Schneidanlagen. Sie wurde entwickelt um mit Hilfe einer modernen Benutzeroberfläche einfach, zuverlässig und effektiv Schneidpläne in fertige Bauteile umzusetzen.

MicroStep iMSNC® Maschinensteuerung

Die intelligente Lösung für technologieübergreifendes Arbeiten

Das System besteht aus einer alleinstehenden Steuerkonsole mit einem TFT Touchscreen Monitor und einem Bedienpult mit LCD Display an der Portalbrücke. Um maximale Ausnutzung und Flexibilität unserer Maschinen erreichen zu können, bietet Ihnen die ergonomische Steuerkonsole die Möglichkeit – parallel zu laufenden Schneidprozessen – neue Schneidprogramme zu verschachteln und weitere NC-Codes zu generieren. Da das iMSNC Steuerungssystem und alle CAM-Software-Lösungen aus unserem Hause kommen, kann die Software mit ihren vielseitigen Modulen individuell an ihre Fertigung angepasst werden. Die jeweils auf die Technologie abgestimmte Parameterdatenbank ermöglicht auch bei unterschiedlichen Bedingungen eine gleichbleibend hohe Schnittqualität. Die iMSNC Steuerung bietet serienmäßig eine Vielzahl an effizienten Auswertungstools zur Optimierung des Produktionsprozesses. So behalten Sie auch im täglichen Geschäft den nötigen Überblick über aktuelle Schneidaufträge, Schneidzeiten, Kostenkalkulationen oder auch Maschinenauslastung.





Wichtige Leistungsdaten im Überblick:

  • 24" Touch-Bildschirm
  • Effizientes Management der Werkzeugdaten
  • Sehr kurze Programmierzeiten
  • Schnelle Datenübertragung
  • Flexibel und Schnell
  • Vereinfachte Darstellung
  • Erweiterte Schneid-Simulation für mehr Prozesssicherheit
  • Intuitive Eingabehilfe durch animierte Elemente



Media

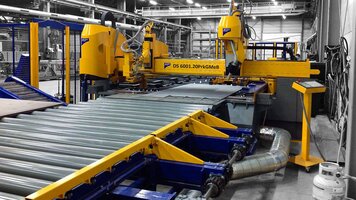

 Schneidanlage

Schneidanlage

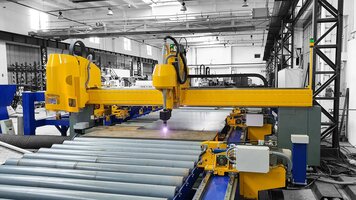

 2D-Schneiden

2D-Schneiden

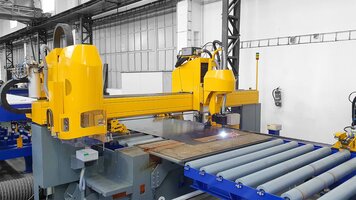

 3D-Schneiden

3D-Schneiden

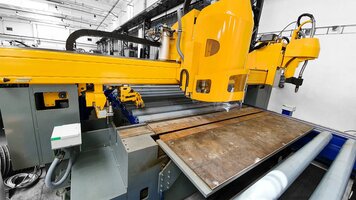

 Bohren, Gewinden, Senken

Bohren, Gewinden, Senken

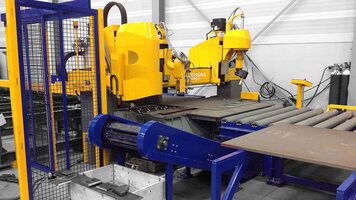

 Materialhandling

Materialhandling

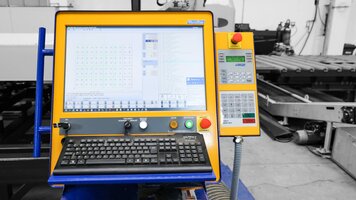

 Steuerung & Bedieneinheit

Steuerung & Bedieneinheit

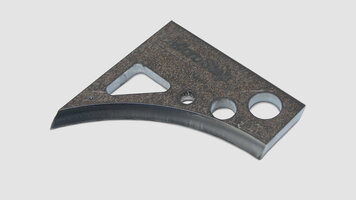

 Schnittmuster

Schnittmuster
