Faserlaserschneidanlage mit automatisiertem Materialhandling

Automationslösung: Effizienzboost für die Fertigung

Vollauf zufrieden: Slowakischer Stahlbauer Hykemont investiert in Faserlaserlösung mit automatischem Materialhandlingsystem

Publiziert 07.02.2020 | Erich Wörishofer

Unternehmensprofil:

Hykemont spol. s r.o.
Považská 18
940 01 Nové Zámky
Slowakei

Der slowakische Stahlbaufachbetrieb Hykemont spol. s r.o. konzentriert sich auf die Umformung von großformatigen Stahlblechen und das Schweißen von Stahlkonstruktionen. Ursprünglich reiner Hersteller von Stahllagercontainern wurde das Unternehmen später um die Komponentenfertigung erweitert und die gesamte Historie durch einen Exklusivvertrag mit dem österreichischen Stahlschifffahrts- und Lagerbehälterhersteller CONTAINEX geprägt.

www.hykemont.sk

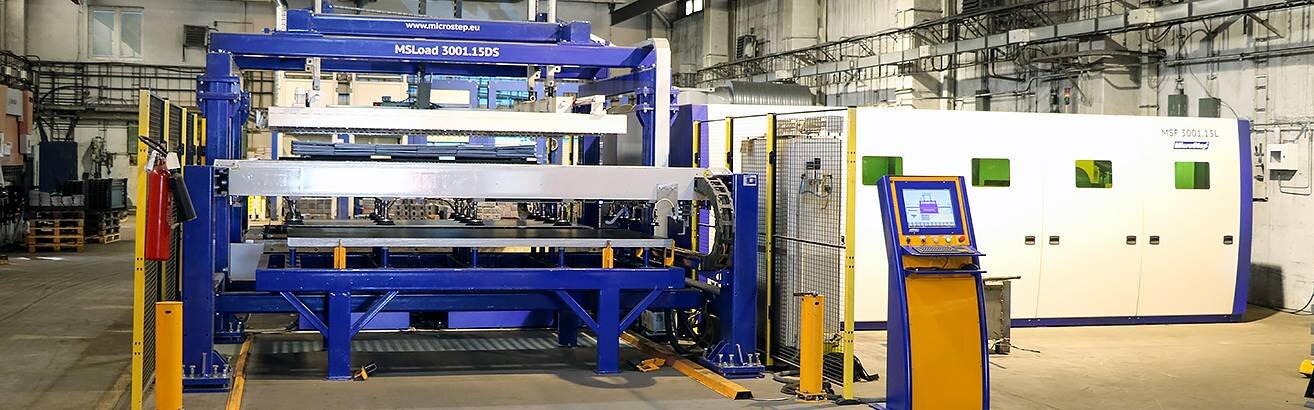

Faserlaserschneidanlage mit automatisiertem Materialhandling
Der slowakische Stahlbaufachbetrieb Hykemont vertraut seit 2018 auf eine Faserlaserschneidanlage der MSF Baureihe von MicroStep inklusive dem Materialhandlingsystem MSLoad. Die integrierte 2D-Laserschneidanlage ermöglicht eine Blechbearbeitung auf einer Arbeitsfläche von 3.000 x 1.500 mm.

Seit mehr als 25 Jahren produziert Hykemont spol. s r.o. Stahlbauelemente. Nahezu die gesamte Historie des in der südslowakischen Stadt Nové Zámky sitzenden Unternehmens wurde durch einen Exklusivvertrag mit dem österreichischen Stahlschifffahrts- und Lagerbehälterhersteller CONTAINEX „bereichert“. Diese für beide Seiten vorteilhafte Beziehung hat Hykemont Stabilität gebracht und ein kontinuierliches Wachstum sichergestellt. 2018 investierte Hykemont in eine Faserlaserschneidanlage der MSF Baureihe von MicroStep inklusive dem Materialhandlingsystem MSLoad. Für die Produktion bedeutete das einen eminenten Effizienzboost. Bei der Suche nahm sich der Stahlbauer Zeit.

Ursprünglich konzentrierte sich die Produktion von Hykemont ausschließlich auf Stahllagercontainer und wurde erst später um die Komponentenfertigung erweitert. Die Entscheidung, eine brandneue Schneidlösung inklusive System zum Materialhandling zu kaufen, war Teil des langfristigen Wachstumsplans des Unternehmens. Hykemont wollte den Produktionsprozess modernisieren und weniger von Drittanbietern abhängig sein. Da die Produktion des Unternehmens hochspezialisiert ist und vorrangig Serienteile mit geringen Variabilitäten gefertigt werden müssen, wurde eine automatisierte Lösung bevorzugt. Hykemont suchte daher nach einem System, mit dem 6-mm-Baustahlbleche im Zweischichtbetrieb bearbeitet sowie das Material automatisch geladen und die geschnittenen Teile entnommen werden können. Nach sorgfältigen Überlegungen entschied sich Hykemont für den Kauf einer CNC-Faserlaserschneidanlage aus der Baureihe MSF von MicroStep mit einem Arbeitsbereich von 3.000 x 1.500 mm. Die 4 kW Faserlaserquelle IPG YLS-4000 ermöglicht den Zuschnitt von Baustahl bis zur Materialstärke von 20 mm.

Etliche Vorteile mit automatisiertem Laserschneidsystem vereint

Die Produktivität dieser Maschine wird durch ein weiteres System aus dem Portfolio von MicroStep noch gesteigert: das automatisierte Blechladesystem MSLoad. MSLoad ist ein modulares System zum automatischen Be- und Entladen von Teilen für MSF Faserlaserschneidanlagen. Ein Blechstapel muss lediglich an einer vordefinierten Stelle abgelegt werden. Der Rest des Prozesses ist voll automatisiert. Saugnäpfe nehmen eine Blechtafel vom Stapel auf und ein Sensor prüft deren Dicke. Auf Basis dieser Informationen wird vom MPM (Machine Production Management) ein entsprechendes Schneidprogramm ausgewählt. Schließlich laden die Saugnäpfe das Flachmaterial auf den Schneidtisch und der Schneidvorgang kann beginnen. Anschließend werden die geschnittenen Teile mit einer Gabelentnahmeeinheit vom Schneidtisch auf eine Palette entladen. „Mit der neuen Lösung können wir die hohen Anforderungen des Marktes sowohl an die Menge der bestellten Teile als auch an deren Qualität erfüllen. Dies ist von entscheidender Bedeutung, da die geschnittenen Teile in einer Roboterschweißstation weiterverarbeitet werden“, sagt Ing. Mgr. Kristína Koláriková Kulichová, CEO von Hykemont spol. s r.o. „Abgesehen von diesen großen Vorteilen gibt es auch andere wie niedrigere Kosten für die Produktionseinheit, eine bessere Nutzung der Rohstoffe, eine höhere Sicherheit unserer Mitarbeiter und weniger manuelle Arbeit.“

„Mit der neuen Lösung können wir die hohen Anforderungen des Marktes sowohl an die Menge der bestellten Teile als auch an deren Qualität erfüllen. Dies ist von entscheidender Bedeutung, da die geschnittenen Teile in einer Roboterschweißstation weiterverarbeitet werden.“

Ing. Mgr. Kristína Koláriková Kulichová

Geschäftsführung | Hykemont spol. s r.o.

Anlagenprofil:

MSF Baureihe

Netto-Bearbeitungsfläche 3.000 x 1.500 mm
2D-Laserschneiden
IPG Faserlaser mit 4 kW Schneidleistung
Vollautomatischer Wechseltisch
Automatisches Materialhandlingsystem MSLoad zum Be- und Entladen der Bleche

Vier bis fünf Tonnen Baustahl im Zweischichtbetrieb

Auch Produktionsleiter Pavol Stromček ist mit der neuen Lösung äußerst zufrieden: „Mit dieser Maschine können wir im zweischichtigen Betrieb vier bis fünf Tonnen Baustahl pro Tag verarbeiten“. Da Hykemont sich für das oxidfreie Schneiden mit Stickstoff entschieden hatte, stand man vor einem neuen logistischen Problem. Obwohl das Verwenden von Stickstoff für das Schneiden dünner Bleche besser ist, verbraucht es auch viel mehr Gas als das Schneiden mit Sauerstoff. Für die Produktion bedeutet das: ein Stickstofftank muss gebaut und die regelmäßige Befüllung organisiert werden. Hykemont entschied sich allerdings für eine ökologischere Variante und investierte in einen Stickstoffgenerator, der das in der Erdatmosphäre enthaltene Gas extrahiert. Eine Investition, die sich binnen fünf Jahren amortisiert.

DIE HIGHLIGHTS DER LASERSCHNEIDANLAGE MSF INKLUSIVE MSLOAD IM ÜBERBLICK:

2D-Faserlaserschneidanlage mit einer Arbeitsfläche von 3.000 x 1.500 mm

Die Hykemont spol. s r.o. vertraut auf eine Faserlaserschneidanlage von MicroStep. Die MSF Baureihe ist eine Highspeedlösung für präzise Schneidaufgaben und exakte Wiederholbarkeit. Der Stahlbaufachbetrieb investierte in eine Laseranlage mit 2D-Laserschneidkopf und einer Arbeitsfläche von 3.000 x 1.500 mm. Die 4 kW Faserlaserquelle IPG YLS-4000 ermöglicht den Zuschnitt von Baustahl bis zur Materialstärke von 20 mm. Vorwiegend werden bei der Firma Hykemont 6-mm-Baustahlbleche im Zweischichtbetrieb bearbeitet.

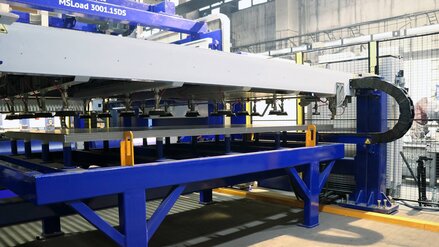

Automatisches Materialhandlingsystem MSLoad

MSLoad ist ein modular aufgebautes System, das dem automatischen Beladen von Rohmaterial sowie dem Entladen von geschnittenen Teilen in Verbindung mit dem Laserschneidsystem MSF dient. Das Materialhandlingsystem sorgt dafür, dass das zu schneidende Material von der Aufnahmestation mithilfe eines Vakuumhebers zum Wechseltisch transportiert wird. Vom Wechseltisch aus wird das Werkstück automatisch in die Schneidkabine des Faserlasers gefahren, bearbeitet und anschließend automatisch wieder herausgeführt. Die Entladegabel entnimmt die geschnittenen Bauteile und legt diese auf der Abladestation ab, während die Vakuumheber bereits ein neues Blech auf dem Schneidtisch ablegen. Somit kann die Schneidanlage stetig beschickt und betrieben werden. Stillstandzeiten der Anlagen werden erheblich minimiert.
