MSE SmartFL
Faserlaserschneiden 4.0:
leistungsstark, zuverlässig, wirtschaftlich
Der MSE SmartFL | Laserschneiden auf Top-Niveau
Die Faserlaserschneidanlage MSE SmartFL von MicroStep Europa und unserem Technologiepartner ACCURL ist ein leistungsstarkes und gleichzeitig preiswertes System für qualitativ hochwertiges 2D-Laserschneiden. Die Baureihe ist in Bearbeitungsflächen von 1.500 x 3.000 bis hin zu 2.500 x 12.000 mm erhältlich und kann mit Laserquellen mit einer Leistung von bis zu 60 kW ausgestattet werden.
Die Anlage verdankt ihre hohe Zuverlässigkeit und Prozesssicherheit einer Ausstattung mit durchweg äußerst hochwertigen Markenkomponenten. Gleichzeitig ermöglicht die höchst attraktive Preisgestaltung mit vergleichsweise überschaubaren Investitions- und Betriebskosten einen schnellen Return on Investment. Und das alles selbstverständlich im Paket mit dem herausragenden Premiumservice von MicroStep!
Der MSE SmartFL ist mehr als eine moderne Laserschneidanlage mit hochwertigen Komponenten: Die Anlage ist bereits heute bestens für die Fertigung der Zukunft gerüstet! Denn der MSE SmartFL ist für die Nutzung von IndustryFusion optimiert, einer herstellerübergreifenden Open-Source-Vernetzungslösung für Smart Factories und Smart Products.
Diese Kunden vertrauen auf MicroStep und profitieren von der MSE SmartFL
Geschäftsführer
Humberg GmbH
„Da passt alles. Ein 2D-Laser mit Wechseltisch zu guten Konditionen. Mit der Lösung bin ich sehr zufrieden.“
Anton FrühGeschäftsführer
Metallbau Früh GmbH
„Alle Aufgaben, die wir bisher hatten, hat die Maschine tadellos erledigt. Wir sind mit der Zuverlässigkeit der Anlage sehr zufrieden."
Die Metallbau Früh GmbH setzt spektakuläre und einzigartige Projekte im Bereich Fassadenbau um. Mit der neuen Laserbaureihe MSE SmartFL erreichte der Betrieb die notwendige Flexibilität für seine individuellen Produkte.
Das belgische Unternehmen Smego ist ein großer Hersteller von verschiedenen Metall- und Schmiedeteilen, von Metall- und Aluminiumtoren bis hin zu Treppen, Geländern und Restaurierungsarbeiten. Das Unternehmen investierte in die neue Laserbaureihe MSE SmartFL von MicroStep Europa für ein gratfreies Ergebnis beim Bearbeiten von dünneren Blechen.
Der Marktführer im Bereich Baumschutzsysteme für urbane Räume muss flexibel und effizient produzieren. Für den schnellen Zuschnitt setzt das Unternehmen auf den leistungsstarken Laser-Einsteiger MSE SmartFL
Features
MSE SmartFL: Der perfekte Einstieg ins 2D-Laserschneiden
Der MSE SmartFL ist eine leistungsstarke, zuverlässige und äußerst wirtschaftliche Faserlaserschneidanlage aus dem Hause...
Hochdynamisches Maschinenportal und massive, langlebige Rahmenkonstruktion
Ein gegossenes Aluminiumportal garantiert höhere Steifigkeiten bei einer gleichzeitigen Gewichtsreduzierung gegenüber...
High Power: bis 60 kW Laserleistung für maximale Produktivität
Mehr Laser, mehr Strahlkraft, mehr Power: Für den MSE SmartFL stehen Laserquellen mit einer Leistung von bis zu 60 kW zur...
Hochwertige Komponenten namhafter Markenhersteller
Die Anlage verdankt ihre hohe Zuverlässigkeit und Prozesssicherheit einer Ausstattung mit durchweg äußerst hochwertigen...
Automatischer Wechseltisch mit sektionaler Absaugung
Das Wechseltischsystem besteht aus zwei verfahrbaren Schneidtischen. Diese Tische wechseln ihre Position jeweils zwischen dem...
Hohe Wirtschaftlichkeit trotz starker Leistung
Höchst attraktive Preisgestaltung mit vergleichsweise überschaubaren Investitions- und Betriebskosten ermöglicht einen...

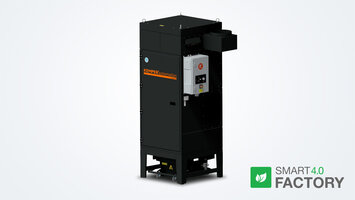

Innovative Filtertechnologie
Die Absaug- und Filteranlage AirCube von TEKA findet überall dort Anwendung, wo Metalle thermisch oder mechanisch bearbeitet...
Green SmartFactory 4.0: Bereit für Industrie 4.0
Der MSE SmartFL ist mehr als nur ein optimaler Einstieg ins hochwertige Laserschneiden: Die Baureihe ist für die Nutzung von...
Hervorragende Schnittqualität bei unterschiedlichen Materialien
Der MSE SmartFL erzielt dank bester Komponenten eine hervorragende Schnittqualität an unterschiedlichsten Bauteilen. Aufgrund...
Remote Diagnostics
MicroStep Europa bietet mit der MSE SmartControl Steuerung und den umfangreichen Fernwartungsmodulen die beste ...
Technische Daten
Maße |
|
Effektive Länge des Arbeitsbereichs |
3.000 bis 12.000 mm |
Effektive Breite des Arbeitsbereichs |
1.500 bis 2.500 mm |
Automatischer Wechseltisch |
serienmäßig enthalten |
Werkzeuge |
|
Mögl. Anzahl der Werkzeuge | 1 |
Mögl. Schneidprozess | Faserlaser |
Max. Materialstärke | je nach Laserquelle bis maximal 30 kW Leistung |
Präzision |
|
Transversalgeschwindigkeit: | bis zu 180.000 mm/min |
Positioniergenauigkeit Pa | ± 0,03 mm nach VDI/DGQ 3441 |
Wiederholgenauigkeit Ps | ± 0,05 mm nach VDI/DGQ 3441 |
X-, Y-Achse | Linearführungen, beidseitig angetrieben und schrägverzahnte Zahnstangen |
Z-Achse | Zahnstange |
Portalausführung |
gegossenes Aluminiumportal |
Steuerung & Software |
|
Steuerung |
MSE SmartControl |
Hauptsteuerpanel |
ergonomisches 2 x 21,5“ TFT Multitouch Bedienpult |
Betriebssystem |
Windows 10TM IoT Enterprise |
Alle Angaben ohne Gewähr |
Software
Software aus dem Hause MicroStep® - speziell für den Zuschnitt entwickelt
Damit Sie sich voll auf Ihre Produktion konzentrieren können, helfen Ihnen unsere MicroStep® Softwarelösungen, Zeichnungen und Schneidpläne intuitiv in fertige Bauteile umzusetzen. Ein Teil des Produktspektrums beinhaltet auch Automatisierungs-Lösungen für die Organisation Ihres gesamten Zuschnitts.
Asper Basic
Asper Basic ist das ideale Werkzeug für eine leichte und schnelle Erstellung von NC-Programmen für verschiedene Schneidtechnologien (Plasma, Autogen, Laser oder Wasserstrahl).
Steuerung
Schnell und höchst dynamisch: die MSE SmartControl Maschinensteuerung
Eine moderne, intuitiv zu bedienende Benutzeroberfläche garantiert beim MSE SmartFL, dass Schneidpläne zuverlässig und höchst effektiv in fertige Bauteile umgesetzt werden können. Die MSE SmartControl erfüllt alle Anforderungen, die an moderne und höchst performante Steuerungssysteme heutzutage gestellt werden.
MSE SmartControl Maschinensteuerung
Bedienung über ein Dual-Panel (2 x 21,5“ Touchscreen) sowie ein zusätzliches Handgerät
Gemeinsam mit dem deutschen Steuerungsspezialisten Eckelmann hat MicroStep Europa die Steuerung MSE SmartControl entwickelt. Die Maschinensteuerung, gefertigt für den Einsatz unter sämtlichen Umgebungsbedingungen, dient der Ansteuerung der Schneidkomponenten sowie der Schneidperipherie. Die MSE SmartControl verfügt über eine bedienerfreundliches HMI (Human Maschine Interface), welches komfortabel über zwei 21,5“ TFT Multitouch-Displays sowie über ein zusätzliches Handgerät bedient werden kann. Eine übersichtliche und einfach zu handhabende grafische Benutzeroberfläche ermöglicht ein rasches Einarbeiten. Die Maschinensteuerung beinhaltet einen PC in Industrieausführung. Die Steuerungskomponenten befinden sich in einem Schaltschrank. Die Kabel werden dabei in einem trittsicheren Kabelkanal geführt. Die Steuerung bietet neben der schnellen Höhenregelung für eine konstante Distanz zum Werkstück auch noch CNC-gesteuerte Kompensationsmechanismen zur optimalen Laserfokuslage. Weitere Funktionen wie die Blechlageerkennung, die Schnittfugenkompensation oder die Verschleißteilüberwachung sind serienmäßig in der Steuerung integriert.
Die MSE SmartControl ist zudem für die Nutzung von IndustryFusion optimiert, einer herstellerübergreifenden Open-Source-Vernetzungslösung für Smart Factories und Smart Products.
Weitere Informationen: www.industry-fusion.com
