MSF Baureihe

MSF Baureihe

Die exklusive Highspeed-Lösung
für den anspruchsvollen Laser-Zuschnitt

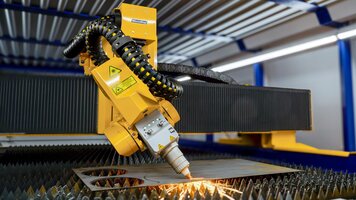

Der MSF | Mulitfunktionales 3D-Laserschneiden mit hohem Automationsgrad

Die neue Generation des MSF steht bereit. Mit dem präzisen Laser-Allrounder von MicroStep ist es möglich, an nur einer CNC-Anlage Bleche multifunktional zu bearbeiten: das umfasst kombiniertes 2D- und 3D-Laserschneiden, Bohren, Gewinden, Senken und Markieren. So sind Fasen bis 45° möglich – eine Bohrspindel ermöglicht Bohren bis zu 20 mm Durchmesser und Gewinden bis M16.



Zudem kann die Anlage auch mit einer Option zum Schneiden von Rohren bis 12 Meter Länge und 500 mm Durchmesser ausgestattet werden, Profilschneiden ist bis zu einer Länge von 12 Metern und einer Kantenlänge von 350 mm möglich. Prozesssicherheit wird dabei über eine automatische Kalibrierung aller eingesetzten Werkzeuge gewährleistet mit der patentierten Kalibriereinheit ACTG®.  Durch MicroSteps revolutionäre ABP-Technologie können Schweißnahtvorbereitungen an bereits geschnittenen Bauteilen nachträglich angebracht werden.



Ein Wechseltisch gehört bei diesem Anlagentyp zur Standardausführung. Und ein automatisiertes Materialhandling für Blech oder Rohr und Profil ist ebenfalls verfügbar. Die kompakte, hochdynamische Maschine, bei der Laserquellen mit einer Leistung bis zu 10 kW zur Auswahl stehen, ist perfekt geeignet für die Produktion von hochpräzisen Teilen bei hoher Schneidgeschwindigkeit – hat dabei aber erstaunlich niedrige Wartungs- und Betriebskosten. Die hervorragende Dynamik der MSF Baureihe wird durch ein tief gesetztes Portal, digitale Wechselstrommotoren und präzise Planetengetriebe erreicht.

Rohr- & Profilbearbeitung2D-Schneiden3D-SchneidenBohren, Gewinden, SenkenMarkieren, BeschriftenScannen, LesenAutomatisierung

Diese Kunden vertrauen auf MicroStep und profitieren von der MSF


„Mit der neuen Lösung können wir die hohen Anforderungen des Marktes sowohl an die Menge der bestellten Teile als auch an deren Qualität erfüllen. Dies ist von entscheidender Bedeutung, da die geschnittenen Teile in einer Roboterschweißstation weiterverarbeitet werden.“



Ing. Mgr. Kristína Koláriková Kulichová,

Geschäftsführung | Hykemont spol. s r.o.

Features

Die ideale Lösung für den schnellen und präzisen Zuschnitt

Die ideale Lösung für den schnellen und präzisen Zuschnitt

Leistungsstarke, kompakte Laserschneidanlage zum Schneiden von unterschiedlichsten MaterialienHohe Präzision und Konturtreue de...

Massive, dynamische und langlebige Maschinenkonstruktion

Massive, dynamische und langlebige Maschinenkonstruktion

Portalbrücke mit extrem hoher Torsionssteifigkeit ermöglicht hohe Transversalgeschwindigkeit bis 180.000 mm/minFaltenbälge an a...

Größtmögliche Automation und Ergonomie

Größtmögliche Automation und Ergonomie

Wechseltisch mit hoher Wechselgeschwindigkeit reduziert teure Stillstandzeiten der Anlage Automatische Fokuslage und Fokus...

Hohe Wirtschaftlichkeit

Hohe Wirtschaftlichkeit

2/3 weniger Stromverbrauch bei gleichzeitig höherer Schneidgeschwindigkeit (verglichen mit CO₂-Laser gleicher Leistung)Komplett...

Automatische Schneidabfallentsorgung

Automatische Schneidabfallentsorgung

Ein Förderband transportiert die vom Arbeitstisch heruntergefallenen Kleinteile bzw. den Schneidabfall in einen separaten Behäl...

Rohr- und Vierkantbearbeitung

Rohr- und Vierkantbearbeitung

Diverse Rohr- und Profilschneidoptionen mit Blechbearbeitung kombinierbar oder auch als eigenständige Rohrschneidlösung Sc...

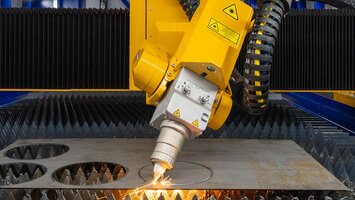

Laserrotator für Fasenschnitte bis 45°

Laserrotator für Fasenschnitte bis 45°

Einfache V- und X-Nähte sowie auch komplexe V- oder K-Nähte mit Stegverlaufsaubere und effiziente Schweißnahtvorbereitung bis 4...

Vollautomatisches Bohren bis 20 mm Ø und Gewinden bis M16

Vollautomatisches Bohren bis 20 mm Ø und Gewinden bis M16

Vollautomatische, flexible Bohrlösung für das Laser-SystemBohrspindel zum Bohren bis 20 mm Ø, Gewinden bis M16 und SenkenSchnel...

Kombinationslösung: Automatisiertes Blech-, Rohr- und Profilhandling

Kombinationslösung: Automatisiertes Blech-, Rohr- und Profilhandling

Für das Laserschneidsystem MSF von MicroStep stehen verschiedene Handlinglösungen für unterschiedliche Schneidteile bereit. Es ...
