Plasmarotator zur Schweißnahtvorbereitung

Plasmarotator zur Schweißnahtvorbereitung

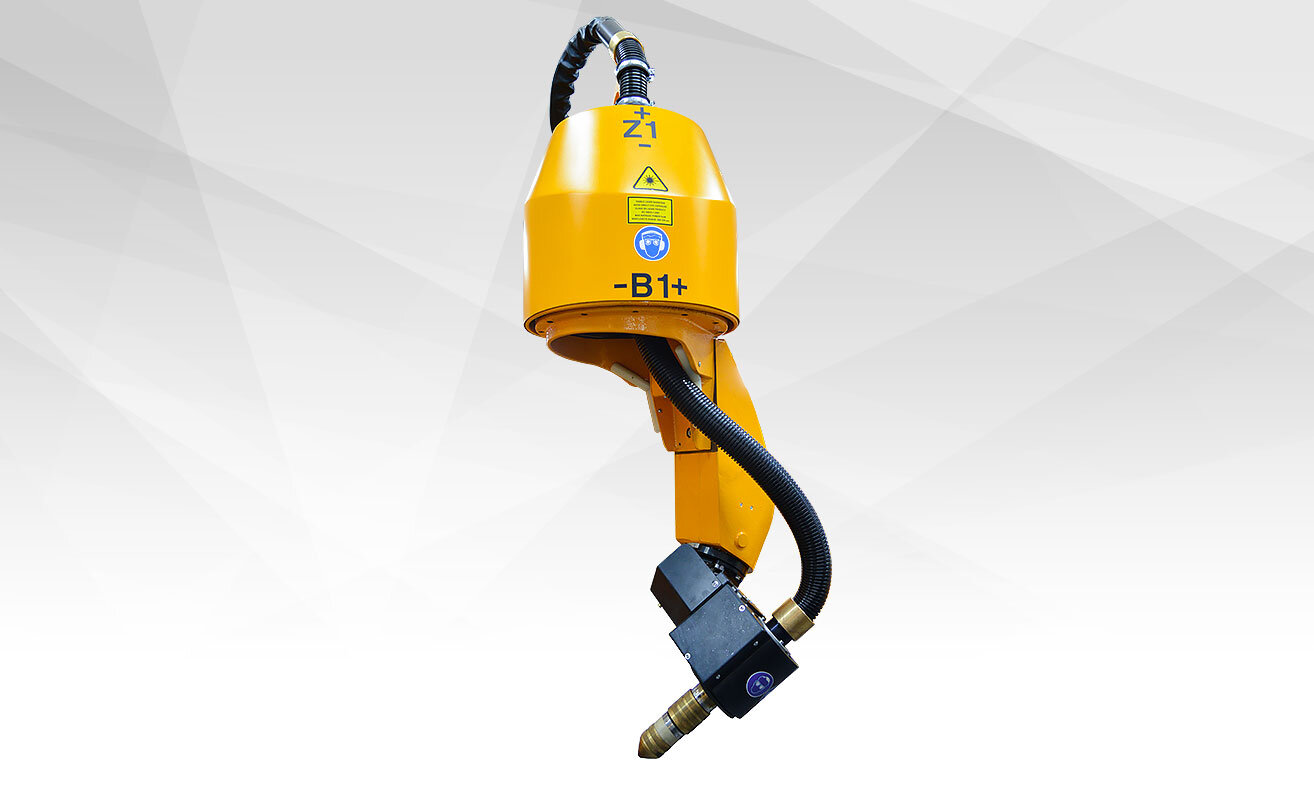

Der MicroStep® Plasmarotator ist ein endlosdrehendes Fasenaggregat, welches speziell für die 3D-Bearbeitung von Flachmaterial, Rohren, Profilen und Behälterböden konstruiert wurde. Die Rotatoreinheit ist über eine hochsteife Konstruktion an einem Z-Achsen-Support am Portal der Brennschneidanlage befestigt. Durch einen spiralverzahnten Drehkranz wird ein hochpräziser und sanfter Bewegungsablauf erzielt.

Mit dem Plasmarotator können einfache V- und X-Nähte sowie auch komplexe Y- oder K-Nähte mit Stegverlauf an das Material angebracht werden. Abhängig von der Geometrie des eingesetzten Plasmabrenners können Fasen bis max. 52° erzielt werden.

Integrierter ITH®-Sensor:
Der integrierte ITH-Sensor (Intelligent Torch Holder – dt. Intelligente Brennerhalterung) ermöglicht die anfängliche, nahezu berührungslose  Höhenabtastung mit dem Plasmabrenner. Optional gegen Aufpreis kann jeder MicroStep-R5 Rotator mit einer ohmschen und somit berührungslosen Abtastung ausgerüstet werden.

Brennerhalterung mit Slip-Back-Funktion:
Durch eine flexible Brennerhalterung mit integrierter "Slip-Back"-Funktion können bei einer Kollision  größere Schäden vermieden werden. Der Brenner springt anschließend automatisch wieder in die richtige Position innerhalb der Halterung zurück.

ABC® – Adaptive Bevel Compensation:
Ein Plasmalichtbogen ist aus physikalischer Sicht nie perfekt zylindrisch. Wenn der Brenner sich also beim Fasenschnitt neigt, entsteht eine Winkelabweichung, die durch die konische Form des Plasmalichtbogens erzeugt wird. Das Schneidergebnis ist somit abweichend von den eingestellten Parametern. Diese Abweichungen umgeht MicroStep mit einer automatischen Winkelkompensation. Diese Korrektur wird auch als „ABC – Adaptive Bevel Compensation" bezeichnet. Die Winkelabweichungen, die aufgrund der physikalischen Eigenschaften des Plasmalichtbogens entstehen, werden automatisch berechnet und entsprechend ausgeglichen.

Ihre Vorteile:

  • einfache Programmierung dank intuitiver Softwarelösung
  • hohe Flexibilität aufgrund der endlosdrehenden Ausführung
  • geringe Wartungskosten
