Der neue Laserrotator von MicroStep: neue Entwicklungsstufen für noch bessere Schnittergebnisse

Neue Innovationen im Bereich Laserschneiden bieten zahlreiche Vorteile

Mit einer Neuentwicklung beim Laserrotator sowie zwei neuen Laserquellen im Portfolio profitieren Kunden von noch mehr Möglichkeiten und präziseren Ergebnissen beim Laserschneiden mit MicroStep-Technologie

Publiziert 14.02.2020 | Matthias Korn

MicroStep hat neue Technologien im Laserbereich im Portfolio: Der hauseigene Laserrotator wurde weiterentwickelt, was sich vor allem bei den verbesserten Schnittergebnissen im Dünnblechbereich bezahlt macht. Zudem bietet MicroStep zwei neue Laserquellen an, die mit Variabilität punkten und vor allem bei mittleren Materialstärken ihre Stärken entfalten.

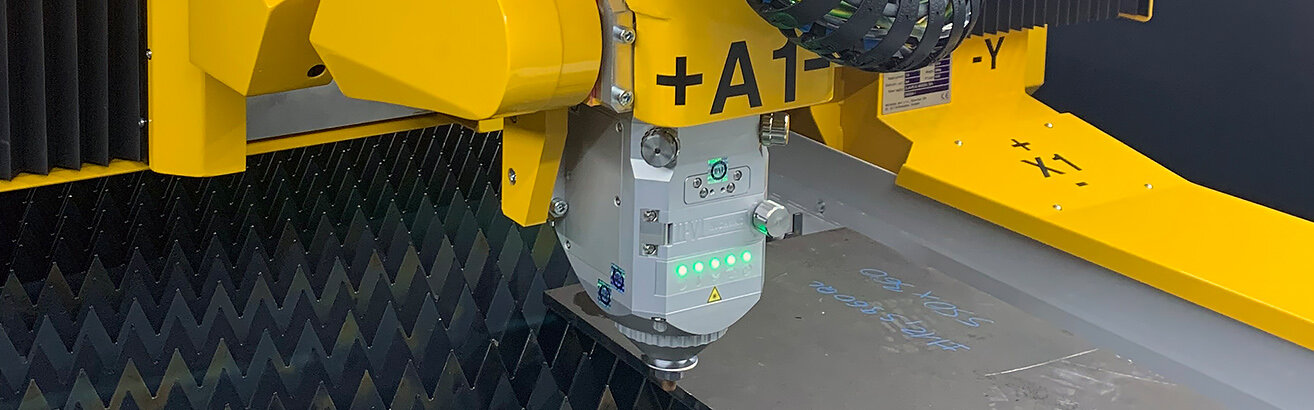

Mehr als 100 Entwickler und Ingenieure sind bei MicroStep in der Abteilung Forschung & Entwicklung im Einsatz und arbeiten permanent gemäß dem Prinzip der kleinen Schritte an Verbesserungen, von denen Kunden profitieren. Die neuste Entwicklung betrifft den MicroStep-Laserrotator. Bei der dritten Generation des endlosdrehenden Fasenaggregats für Schweißnahtvorbereitungen bis 45° wurde ein Design-Upgrade durchgeführt, das mehrere Vorteile vereint. Die Gesamtsteifigkeit des Systems wurde dabei durch die konstruktive Überarbeitung des Systems signifikant verbessert, wodurch die Beschleunigungswerte des Laserschneidkopfs je nach Anwendung um 30 bis 50 Prozent erhöht werden konnten. „Von diesen Verbesserungen profitieren Kunden merklich – vor allem bei den Schnittergebnissen im dünneren Materialstärkebereich“, sagt Matthias Korn, Applikationsingenieur Lasertechnik bei der MicroStep Europa GmbH.

Folgende Verbesserungen wurden am Laserrotator umgesetzt:

Signifikante Erhöhung der Gesamtsteifigkeit in allen drei Achsen – Vibrationsminimierung des Kopfes beim Bewegungsvorgang
Erhöhung der Beschleunigungswerte des Schneidkops beim Schneidvorgang je nach Anwendung um 30 bis 50 Prozent
Neuführung der Energiekabel – Verringerung der Kräfte auf den Laserrotator
Verringerung des Gewichts des Laserschneidkopfs

Neue Laserquellen im Angebot: nLIGHT Corona und IPG AMB

Außer der neusten Generation des Laserrotators hat MicroStep auch zwei neue Laserquellen innovativer Hersteller zusätzlich in das Produktangebot mit aufgenommen, die ihre Stärken über den Dünnblechbereich hinaus demonstrieren und bereits bei Kunden der weltweiten Gruppe im Einsatz sind.

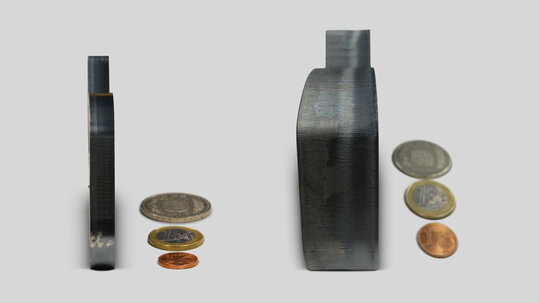

Gute Ergebnisse bei dünneren und dickeren Materialstärken mit neuer Laserquelle
Im Bild zwei Schnittergebnisse mit der neuen Corona-Laserquelle von nLIGHT. Die Schnittmuster wurden in Verbindung mit einer MSF Faserlaserschneidanlage erstellt. Links im Bild 10mm-Blech, rechts 25mm-Blech.

„Durch diese beiden neuen Laserquellen haben Kunden mit nur einer Laserquelle die Möglichkeit ein breiteres Stärkespektrum als bisher zu bearbeiten – und das mit hochwertigen Ergebnissen im Dünnblech- wie auch im dickeren Blechbereich.“

Matthias Korn,

Applikationsingenieur Lasertechnik | MicroStep Europa GmbH

Dabei handelt es sich zum einen um den Corona-Laser des in Vancouver ansässigen Technologieunternehmens nLIGHT. Bei diesem Laser handelt es sich um die erste Laserstrahlquelle mit einer komplett fasergeführten, programmierbaren Strahlqualität, die eine maximale Performance für alle Metalle und Materialstärken ermöglicht. Die variable Einstellung des Strahlparameterprodukts (BPP) ermöglicht eine optimale Anpassung an die jeweilige Applikationsaufgabe. So ist es möglich, durch den Einsatz dieses Lasers beim Schneiden von Baustahl mit Sauerstoff, die maximal schneidbare Dicke und das zum Schneiden vorliegende Prozessfenster bei gleicher Laserleistung zu vergrößern und eine deutlich verbesserte Kantenqualität zu erreichen. Corona bietet, vor allem im Baustahlbereich oberhalb von 10mm, eine deutlich geringere Rauheit der Schnittkante als herkömmliche Faserlaser, die bis dato nur von CO²-Lasern erreicht wurde.

2019 wurde der Corona-Laser von nLIGHT bei den Prism Awards in San Francisco ausgezeichnet. Diese Awards werden seit 2008 jährlich an die besten neuen optischen und photonischen Produkte vergeben. Dafür verantwortlich ist die internationale Gesellschaft für Optik und Photonik (SPIE) gemeinsam mit dem Fachmedium Photonics Media.

Die zweite neue Laserquelle im Produktportfolio von MicroStep ist der AMB-Laser des amerikanischen Herstellers IPG Photonics. Die Stromquelle verfügt über voneinander unabhängig einstellbare Laserstrahlprofile (AMB = Adjustable Mode Beam). Der zentrale Kern kann dabei mit einem weiteren, zusätzlichen Laserstrahl mit ringförmigem Profil kombiniert werden. Durch diese Kombination sind hochwertige Ergebnisse beim 2D- und 3D-Laserschneiden in unterschiedlichsten Materialien und variablen Stärken möglich – von Dünn- bis Dickblech.

„Durch diese beiden neuen Laserquellen haben Kunden mit nur einer Laserquelle die Möglichkeit ein breiteres Stärkespektrum als bisher zu bearbeiten – und das mit hochwertigen Ergebnissen im Dünnblech- wie auch im dickeren Blechbereich. Je nach Anwendungsgebiet profitieren Anwender von den Neuerungen erheblich“, betont Matthias Korn, Applikationsingenieur Lasertechnik.

Dipl.-Ing. Matthias Korn

kümmert sich als Applikationsingenieur Lasertechnik um den Vertrieb von innovativen Laserlösungen bei MicroStep Europa und begleitet innerhalb der MicroStep Gruppe Forschungs- und Entwicklungsarbeiten auf dem Gebiet der Lasertechnik. Der Diplomingenieur Feinwerktechnik ist seit 1992 in der Laserbranche aktiv und Spezialist für CO2- wie auch Faserlasertechnologie sowie deren Verbindung mit Automationssystemen. Er begleitet federführend die Lasertechnik von A-Z: von der Entwicklung über Dokumentation bis hin zu Service, Schulung und Vertrieb.
