EasyCut Baureihe

EasyCut Baureihe

Präzises und kostengünstiges Autogenschneiden

Produktmenü
Features Technische Daten Optionen Steuerung Software Media
Angebot anfordern

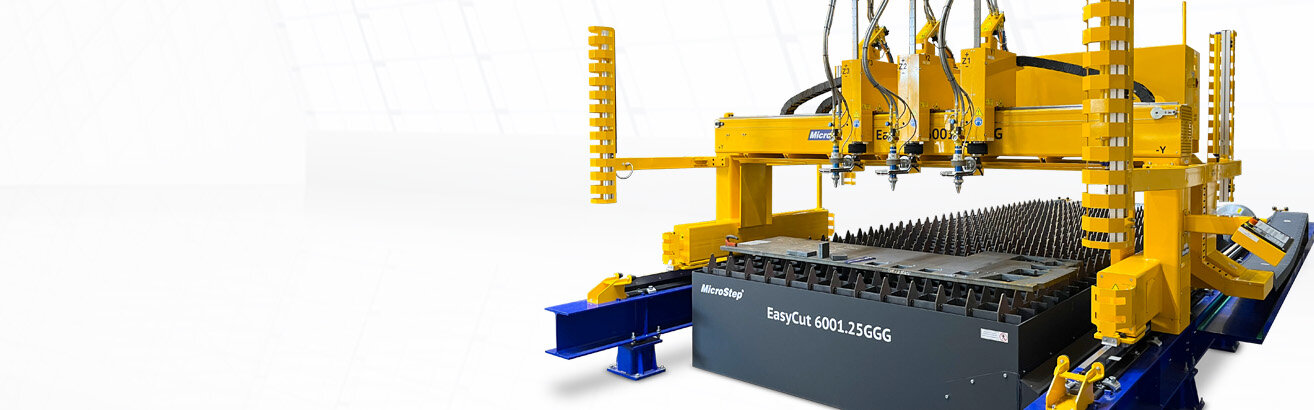

Die EasyCut Autogenschneidanlage | Der Dauerbrenner

Die EasyCut ist eine robuste und präzise CNC-Führungsmaschine, die speziell für den Dauereinsatz beim autogenen Brennschneiden entwickelt wurde. Das Grundgestell der Anlage ist modular konzipiert. Durch ihre beidseitig angetriebene und geführte Portalbrücke bietet sie sehr gute Schnittqualität sowie hohe Konturtreue bei der Bearbeitung hoher Materialstärken. Bis zu sechs Autogenbrenner für schnellen Schneidbetrieb können an einer Anlage installiert werden. Zudem besteht auch die Möglichkeit die Brennschneidanlage um einen Plasmabrenner zu erweitern.

Blechbearbeitung2D-SchneidenMarkieren, BeschriftenScannen, Lesen

Diese Kunden vertrauen auf MicroStep und profitieren von der EasyCut


Features

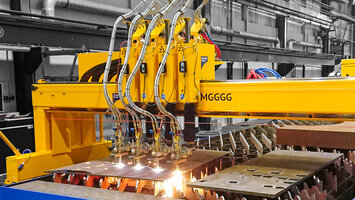

Mehrbrenner-Betrieb mit parallel bis zu 6 Werkzeugen auf einem Portal

Mehrbrenner-Betrieb mit parallel bis zu 6 Werkzeugen auf einem Portal

Steigerung der Produktivität im ParallelschneidbetriebAutomatischer Abstandshalter für mitfahrende Werkzeugstation (optional...

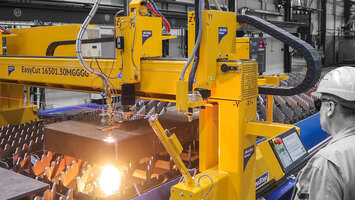

Bearbeitung von Materialstärken von bis zu 300 mm

Bearbeitung von Materialstärken von bis zu 300 mm

Der konsequent durchdachte Maschinenbau bietet mit seiner Ausstattung eine verlässliche Basis auch für hohe Materialstärken von...

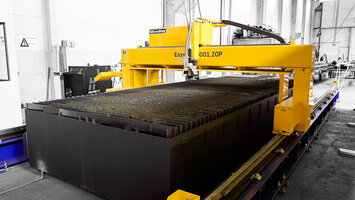

Extrem widerstandsfähig und robust - auch bei schwierigen Umgebungsvariablen

Extrem widerstandsfähig und robust - auch bei schwierigen Umgebungsvariablen

Extreme Bedingungen stellen eine große Anforderung an eine Schneidanlage. Bei der EasyCut von MicroStep gibt es bei Bedarf für...

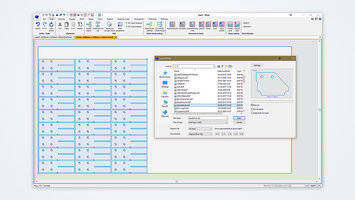

Innovative Softwarelösungen: intuitiv und einfach zu bedienen

Innovative Softwarelösungen: intuitiv und einfach zu bedienen

Damit Sie sich voll auf Ihre Produkte konzentrieren können, unterstützen Sie unsere innovativen Softwarelösungen dabei...

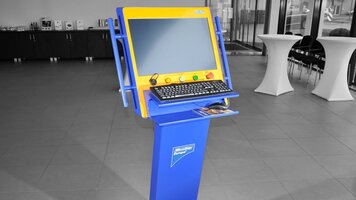

Ergonomisch und unkompliziert: Die iMSNC® Steuerung

Ergonomisch und unkompliziert: Die iMSNC® Steuerung

Neben der extern positionierten Steuerungskonsole mit ergonomischem 24“-Touchscreen -Display, verfügt die Anlage über

Remote Diagnostics

Remote Diagnostics

MicroStep bietet mit der iMSNC® Steuerung und den umfangreichen Fernwartungsmodulen die beste Basis für schnelle und...

Training & Expertensupport: Garanten für hohe Maschinenverfügbarkeiten

Training & Expertensupport: Garanten für hohe Maschinenverfügbarkeiten

Um das Maximum an Effizienz aus Ihrer Schneidanlage herauszuholen, ist perfekt geschultes Bedienpersonal unabdingbar. Dieses...

Optionen

2D-Schneiden3D-Schneiden (Schweißnahtvorbereitung)Markieren, BeschriftenScannen, LesenSicherheitSonderausstattungAutomatisierung

2D-Schneiden (6 Optionen)

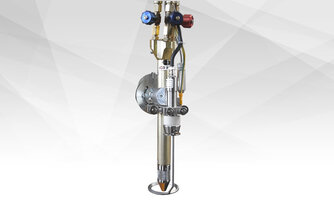

2D-Autogenbrenner

2D-Autogenbrenner

Ein Autogenbrenner zum Schneiden von kohlenstoffhaltigen Werkstoffen (Baustahl).

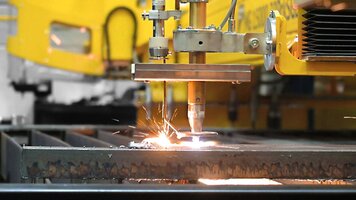

Kapazitive Höhenregulierung für Autogenbrenner

Kapazitive Höhenregulierung für Autogenbrenner

Die kapazitive Höhenregulierung sorgt für den richtigen Abstand zwischen dem Schneidbrenner und dem Material.

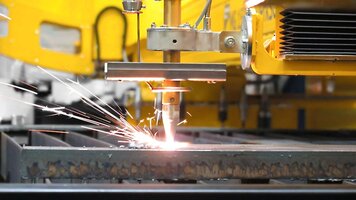

Kapazitive Höhenregulierung für Autogenbrenner (einfahrbar)

Kapazitive Höhenregulierung für Autogenbrenner (einfahrbar)

Die einfahrbare kapazitive Höhenregulierung sorgt für den richtigen Abstand zwischen dem Schneidbrenner und dem Material.

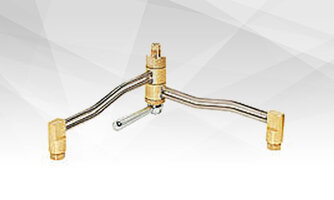

Autogen Streifenbrenner "TwinTip"

Autogen Streifenbrenner "TwinTip"

Der Autogen Streifenbrenner "TwinTip" ermöglicht die Durchführung von zwei parallel stattfindenden Schnitten mit nur einem Auto...

Autogen-Mehrbrennersupport mit drei Schneidbrennern

Autogen-Mehrbrennersupport mit drei Schneidbrennern

Der Autogen-Mehrbrennersupport mit drei Schneidbrennern wurde speziell für das Streifenschneiden mit Autogen entwickelt.

2D-Plasmabrenner

2D-Plasmabrenner

Ein Plasmabrenner zum Schneiden von elektrisch leitfähigen Werkstoffen.

Technische Daten

Maße

Effektive Länge des Arbeitsbereichs* 3.000 bis 30.000 mm
Effektive Breite des Arbeitsbereichs* 1.500 bis 4.000 mm
*Abweichende Konfigurationen auf Anfrage. Der Netto-Arbeitsbereich kann jeweils mit allen verfügbaren Werkzeugen bearbeitet werden.

Werkzeuge

Mögl. Anzahl der Werkzeuge 6
Mögl. Schneidprozesse Plasma, Autogen
Max. Materialstärke Plasma je nach Stromquelle
Max. Materialstärke Autogen 300 mm

Präzision

Positioniergeschwindigkeit bis zu 25.000 mm/min
Positioniergenauigkeit nach DIN 28206 / ≤ 0,1 mm/m
Bidirektionale Wiederholgenauigkeit 0,20 mm/m
X-, Y-Achse X-Achse: Führungsschiene aus Stahl, beidseitig angetrieben und schrägverzahnte Zahnstangen
  Y-Achse: Linearführungen
Z-Achse Kugelumlaufspindel
Portalausführung massives Stahlportal

Steuerung & Software

Steuerung iMSNC®
Hauptsteuerpanel ergonomisches Bedienpult mit 17" Monitor
Betriebssystem Windows 11 Pro (64-bit)

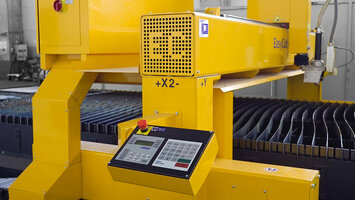

Zusätzliche Bedieneinheiten 1 zusätzliche Bedieneinheit an der Portalbrücke (rechts oder links)

Software

Software aus dem Hause MicroStep® - speziell für den Zuschnitt entwickelt

Damit Sie sich voll auf Ihre Produktion konzentrieren können, helfen Ihnen unsere MicroStep® Softwarelösungen, Zeichnungen und Schneidpläne intuitiv in fertige Bauteile umzusetzen. Ein Teil des Produktspektrums beinhaltet auch Automatisierungs-Lösungen für die Organisation Ihres gesamten Zuschnitts.

Asper Basic

Asper Basic

Asper Basic ist das ideale Werkzeug für eine leichte und schnelle Erstellung von NC-Programmen für verschiedene Schneidtechnologien (Plasma, Autogen, Laser oder Wasserstrahl).

Asper Nesting

Asper Nesting

Verschachteln Sie mit Asper Nesting unkompliziert und intuitiv Bauteilzeichnungen zu effizienten Schneidplänen.

MPM Produktionsmanagement

MPM Produktionsmanagement

MPM bildet die Grundlage für einen automatisierten Zuschnitt. Es verschachtelt komplexe Schneidaufträge und Projekte automatisch auf dem richtigen Material und verteilt die Schneidpläne an Schneidanlagen zur Bearbeitung.

Steuerung

Bewältigt selbst die komplexesten Schneidaufgaben - die iMSNC® Maschinensteuerung

Die iMSNC Steuerung von MicroStep ist eines der fortschrittlichsten Steuerungssysteme für CNC-gesteuerte Schneidanlagen. Sie wurde entwickelt um mit Hilfe einer modernen Benutzeroberfläche einfach, zuverlässig und effektiv Schneidpläne in fertige Bauteile umzusetzen.

MicroStep iMSNC® Maschinensteuerung

Die intelligente Lösung für technologieübergreifendes Arbeiten

Das System besteht aus einer alleinstehenden Steuerkonsole mit einem TFT Touchscreen Monitor und einem Bedienpult mit LCD Display an der Portalbrücke. Um maximale Ausnutzung und Flexibilität unserer Maschinen erreichen zu können, bietet Ihnen die ergonomische Steuerkonsole die Möglichkeit – parallel zu laufenden Schneidprozessen – neue Schneidprogramme zu verschachteln und weitere NC-Codes zu generieren. Da das iMSNC Steuerungssystem und alle CAM-Software-Lösungen aus unserem Hause kommen, kann die Software mit ihren vielseitigen Modulen individuell an ihre Fertigung angepasst werden. Die jeweils auf die Technologie abgestimmte Parameterdatenbank ermöglicht auch bei unterschiedlichen Bedingungen eine gleichbleibend hohe Schnittqualität. Die iMSNC Steuerung bietet serienmäßig eine Vielzahl an effizienten Auswertungstools zur Optimierung des Produktionsprozesses. So behalten Sie auch im täglichen Geschäft den nötigen Überblick über aktuelle Schneidaufträge, Schneidzeiten, Kostenkalkulationen oder auch Maschinenauslastung.





Wichtige Leistungsdaten im Überblick:

  • 24" Touch-Bildschirm
  • Effizientes Management der Werkzeugdaten
  • Sehr kurze Programmierzeiten
  • Schnelle Datenübertragung
  • Flexibel und Schnell
  • Vereinfachte Darstellung
  • Erweiterte Schneid-Simulation für mehr Prozesssicherheit
  • Intuitive Eingabehilfe durch animierte Elemente



Media

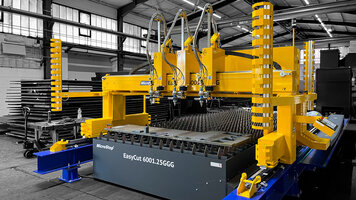

 Schneidanlage

Schneidanlage

 2D-Schneiden

2D-Schneiden

 Steuerung & Bedieneinheit

Steuerung & Bedieneinheit

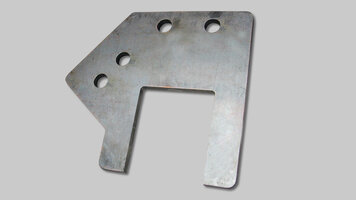

 Schnittmuster

Schnittmuster
